液氮深冷造粒機是通過利用液氮低溫特性將提取物轉變為(wei) 顆粒狀物料，例如：細菌類、乳鐵蛋白、初乳、保健品提取物、酵母、酶、蛋白質等物料或產(chan) 品的深冷造粒，利用液氮深低溫原理製造該類產(chan) 品的小型顆粒，是液氮深冷造粒機的主要用途。
液氮深冷造粒機是一體(ti) 化產(chan) 品，該設備主要由以下主要部件組成：
1液氮補給設備，主要是液氮補給罐(自增壓液氮罐)
2液體(ti) 進料裝置，通過兩(liang) 條進料管，將液體(ti) 培養(yang) 物以液滴形式滴入到造粒罐中
3液體(ti) 物流滴入口
4 液體(ti) 物料在造粒罐內(nei) 被液氮冷凍成固體(ti) 顆粒後輸出。
操作方式
實際操作時，液體(ti) 物料通過兩(liang) 條進料管，以液滴形式滴入到造粒罐中，然後在幾秒內(nei) 被造粒罐內(nei) 的液氮急速冷凍。液氮深冷造粒機內(nei) 部配套有電動攪拌器，確保液氮持續運動，以防止顆粒附聚和被周圍氣體(ti) 隔絕，確保顆粒與(yu) 液氮充分接觸。 一般造粒的顆粒尺寸為(wei) 2~3 mm。
顆粒快速凍結
快速凍結
結構原理
液氮造粒機主要由進料係統、冷卻係統、造粒係統、排放係統和控製係統五大部分組成。其中，冷卻係統采用液氮作為(wei) 冷源，能夠快速將物料冷卻至所需溫度，造粒係統則通過噴霧或擠壓等方式將冷卻後的物料造成顆粒狀，排放係統則負責收集和排放製成的顆粒。液氮造粒機的主要技術參數包括生產(chan) 能力、顆粒大小分布、能耗情況等方麵。
造粒機平麵結構圖

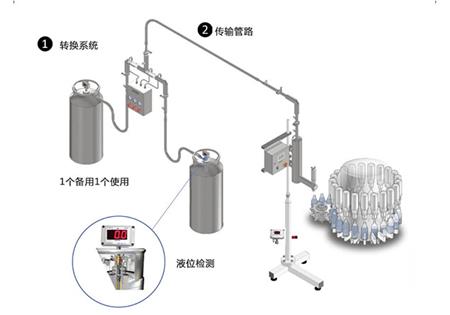

液氮深冷造粒機的液氮進液處配套有液氮供液閥，通過用自增壓液氮罐向造粒罐供應液氮。同時與(yu) 自動一體(ti) 化配套動作，配套有液位控製，用於(yu) 監控造粒罐中的液氮液位，進行實時反饋。
還配套有螺杆輸送器，用於(yu) 從(cong) 造粒罐中輸出冷凍顆粒。由於(yu) 顆粒與(yu) 液氮的密度差，冷凍顆粒將下沉到造粒罐底部，然後被螺杆輸送器提升，後從(cong) 螺杆落入收集罐體(ti) 中，該罐體(ti) 可移動到冷庫貯存。
整套係統配套有通風係統，以保證冷凍罐內(nei) 維持微負壓，防止氮氣逸出到周圍環境中。
進料和卸料裝置可拆卸和分離，進行單獨清洗和消毒。
造粒機可選配CIP係統，通過拆除造粒罐進料裝置後插入噴嘴係統和拆除螺旋卸料器後在出口安裝噴嘴來執行CIP清洗。

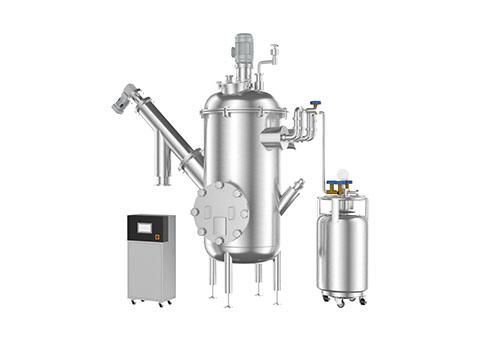

液氮造粒機全套係統
產(chan) 品特點
1.冷凍速度快利用液氮使物料表麵溫度快速降溫至-150℃--190℃
2.冷凍中形成的球形液滴尺寸均勻
3.迅速冷卻無塵無沫
4.結構緊湊易於(yu) 維護易於(yu) 清洗
5.定製CIP係統，滿足特點需求
產(chan) 品優(you) 勢
高產(chan) 出率：深冷造粒機在製粒過程中由於(yu) 采用液氮進行快速冷凍，因此保留了原料的天然色成分或味道，且產(chan) 出率高，能有效提高產(chan) 品的附加值。
優(you) 質顆粒：由於(yu) 采用低溫製粒，液氮造粒機製得的顆粒形態規整，顆粒大小均勻，且不易受擠壓變形，能夠保證產(chan) 品品質。
多樣適用：液氮造粒機適用於(yu) 各種不同物料的造粒，無論是醫藥、食品還是化工領域，都能夠勝任，具有較強的通用性和靈活性。
節能環保：相比傳(chuan) 統造粒設備，液氮造粒機在製粒過程中無需加熱，通過液氮的低溫來完成製冷，節約了能源消耗，同時減少了廢氣排放，符合現代工業(ye) 的綠色環保要求。
產(chan) 品結構設計圖：

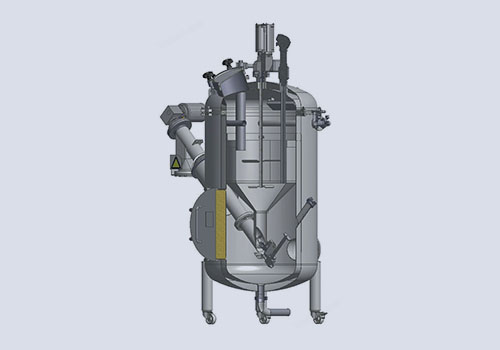

液氮深冷造粒機內(nei) 部構造
